Automatyczne urządzenia do kontroli optycznej, maszyna do PCB AOI

Produkty

Maszyna SMT SPI

Skontaktuj się z nami

Rain@szhonreal.com

+8613828867640

Skontaktuj się teraz

Automatyczne urządzenia do kontroli optycznej, maszyna do PCB AOI

MOQ:	1
Cena:	Negocjowalne
Standardowe opakowanie:	Eksportuj opakowania z drewna
Okres dostawy:	5-7 dni
Metoda płatności:	T/T, Western Union, Moneygr
Wydajność dostaw:	100 zestawów miesięcznie

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Honreal

Orzecznictwo

Numer modelu

H2O

Nazwa produktu:

Maszyna do kontroli AOI

Aplikacja:

Kontrola PCB

Rozmiar PCB:

20 mm × 20 mm do 450 mm x 350 mm

Wymiar maszyny (dł. * szer. * wys.):

Dł. 1120 mm × 900 mm × 1400 mm

Moc:

AC220v, 10%, pojedyncza faza 5a 50/60hz, zużycie energii 600w

Waga:

Około 480 kg

Podkreślić:

Automatyczne urządzenia do kontroli optycznej poza linią

Automatyczne urządzenia do kontroli optycznej PCB

Przemysłowa maszyna AOI PCB

Opis produktu

Automatyczna maszyna do optycznej inspekcji płytek drukowanych AOI H910 Offline

AOI może być stosowane w następujących miejscach na liniach SMT: po lutowaniu pastą, przed reflow, po reflow lub w obszarach falowych.

Zalety funkcjonalne:

1. Nadaje się do wysokiej klasy w pełni automatycznej linii produkcyjnej SMT i detekcji AOI w czasie rzeczywistym.
2. Bardziej wydajna automatyzacja, brak ręcznego zwalniania, standardowe sygnały płytki NG lub OK;
3. Bardziej oszczędne, jedna osoba monitoruje wiele urządzeń detekcyjnych AOI;
4. Może identyfikować odczyt i zapytanie kodu jednowymiarowego i kodu QR, realizując stanowisko konserwacyjne.
5. Stabilna zdolność detekcji 0201, opcjonalna funkcja detekcji 01005;
6. Przed piecem, po piecu i w innych pozycjach, jedna maszyna wielozadaniowa.

Konfiguracja parametrów:

Kategoria

Projekt

Specyfikacje

System identyfikacji wizualnej

Inspekcja	Wykorzystuje syntetycznie wiele algorytmów, takich jak Widm, technologia porównywania obrazów kolorowych, technologia ekstrakcji kolorów, podobieństwo, technologia przetwarzania dwuwartościowego, OCR/OCV i tak dalej.
Kamera	5 milionów kolorowych kamer CCD: 10um/15um/18um/20um/25um
Źródło światła	Pierścieniowe trójwymiarowe wielokanałowe światło kolorowe, wybierz RGB/RGBW/RGBR/RWBR w zależności od zastosowania
Prędkość przetwarzania obrazu	Komponenty 0201	<10 ms
	Czas na obraz	<170ms
Zawartość testu	Wady drukowania pastą	Niewyrównane, przepełnienie, niedostateczne, otwarte połączenie pastą, plama
	Wady komponentów	Brak, niewyrównane, przekrzywione, pomnik, baner, odwrócone, odwrócona polaryzacja, błędne, uszkodzone
	Wady lutowania	Przepełnienie, niedostateczne, zwarcie lutownicze, plama
Środki antystatyczne	Gniazdo antystatyczne, wieniec antystatyczny

System mechaniczny

Rozmiar PCB	20 mm × 20 mm do 450 mm x 350 mm (możliwość wykonania większego rozmiaru zgodnie z wymaganiami klienta)
Grubość PCB	0,3 mm ~ 5,0 mm
Tolerancja wypaczenia PCB	<5 mm
Prześwit komponentów	Góra<35mm, dół <75mm
Minimalna przestrzeń między częściami	Chip 0201 i rozstaw 0,3 mm
Platforma X, Y	Sterownik	Serwer AC
	Dokładna lokalizacja	<8um
	Prędkość ruchu	830 mm/sek (MAX)

System oprogramowania

System operacyjny	Windows Professional
Sterowanie i rozpoznawanie	Charakterystyka	Widm, nauka szablonu OK, automatyczne ustawianie obrazowania szablonu, identyfikacja danych i wartości liczbowych błędów
Sterowanie i rozpoznawanie	Operacja	Programowanie graficzne, wyposażone w bibliotekę chipów i ramkę inspekcyjną zgodną z kształtem chipa, pozycjonowanie złociste, regulacja mikrometryczna i łatwe programowanie
Znacznik	Numery znaczników	Można wybrać 0 – 2 znaczniki
Znacznik	Prędkość rozpoznawania	0,5 s/szt.

System sterowania

Host komputerowy	Procesor: Intel Dual-Core, Pamięć: 4 GB, Dysk twardy: 500 GB
Wyświetlacz	Wyświetlacz LED 22"

Inne parametry

Wymiary maszyny (dł. * szer. * wys.)	Dł. 1120 mm × 900 mm × 1400 mm
Waga	Około 480 kg
Moc	AC220V, 10%, jednofazowy 5A 50/60Hz, zużycie mocy 600W

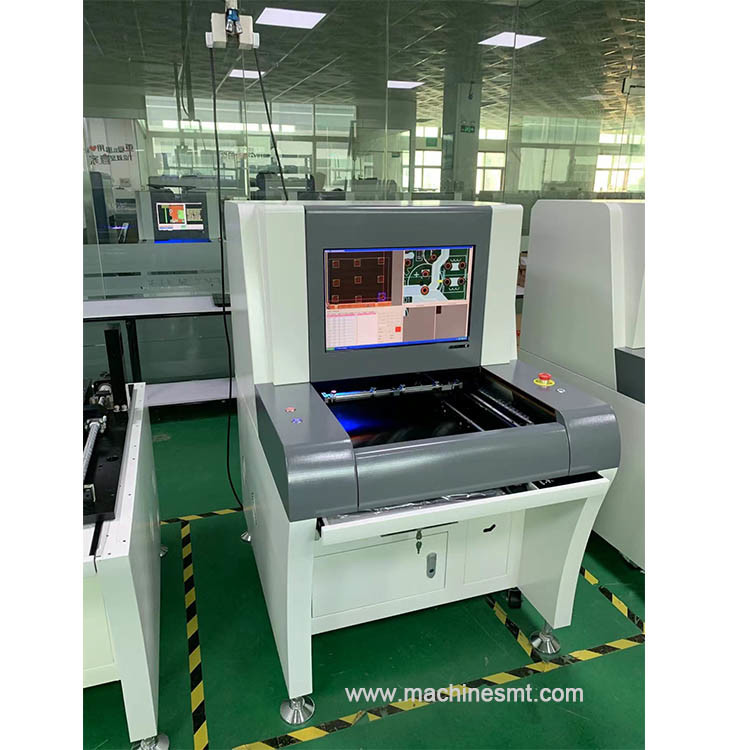

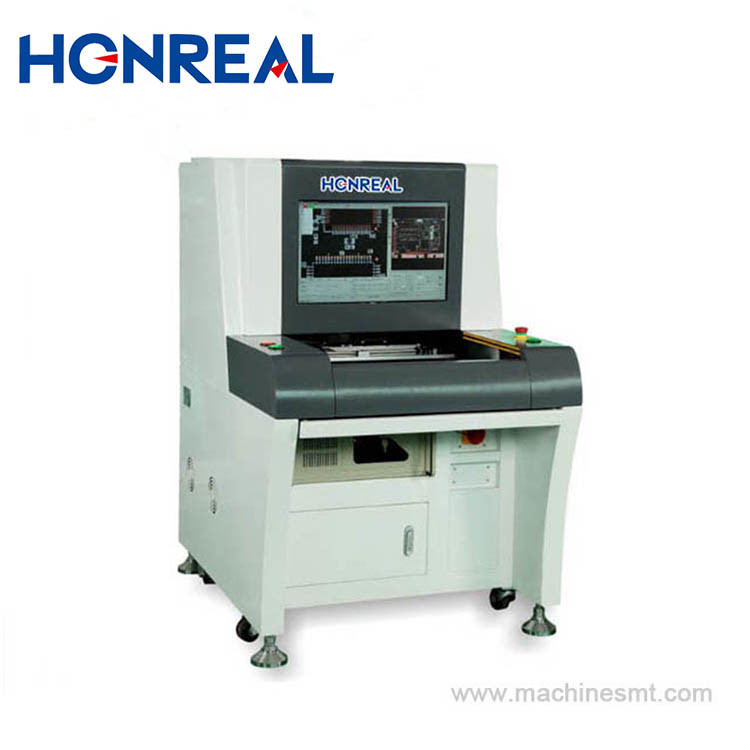

Zdjęcie
Automatyczne urządzenia do kontroli optycznej, maszyna do PCB AOI

Certyfikacja

Nasze usługi

1. Wstępne konsultacje: zapewnia profesjonalne rozwiązania SMT dla całej linii.
2. Gwarancja fabryczna: roczna usługa fabryczna z gwarancją.
3. Instalacja: instalacja i uruchomienie na miejscu, aby zapewnić płynną produkcję.
4. Szkolenie techniczne: zapewnia profesjonalne szkolenie od poziomu 1 do poziomu 3.
5. Wsparcie techniczne: zapewnia wsparcie techniczne 7 * 24.
6. Aktualizacja oprogramowania: oferuje bezpłatne aktualizacje oprogramowania przez całe życie dla wszystkich produktów.

Skontaktuj się z nami

Firma	Shenzhen Honreal Technology CO.,Ltd.
Adres	No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, Chiny
Tel	+86755 2302 0279
Faks	+86 755 2330 6782
Kod pocztowy	518125
Skype/Whatsapp/Wechat	+8613715227009
