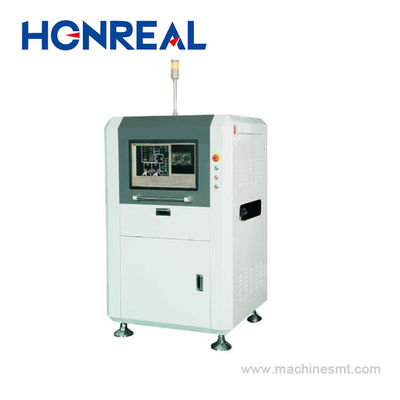

Elektroniczna maszyna do kontroli SMT AOI automatyczna do kontroli optycznej

1 set
MOQ
USD 23000-28000 Per Set
Cena £
Elektroniczna maszyna do kontroli SMT AOI automatyczna do kontroli optycznej
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Kamera: CCD Kolorowa kamera
Dostosowanie szerokości: Automatycznie
Rozmiar PCB: 20 mm × 20 mm do 360 mm x 400 mm
Minimalne części: Układ 01005
Dokładna lokalizacja: < 8 μm
Prędkość ruchu: 830 mm/sek. (MAKS.)
Wyświetlacz: 22-calowy wyświetlacz
Wymiar maszyny: Dł. 980 mm × 980 mm × 1600 mm
Podkreślić:

Maszyna do inspekcji AOI online

,

Maszyna do kontroli SMT AOI
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: HONREAL
Orzecznictwo: CE ISO
Numer modelu: H800
Zapłata
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 15 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 100 zestawów/miesiąc
opis produktu

Online Smt Aoi Maszyny Automatyczny System Inspekcji Optycznej Aoi Sprzęt

Charakterystyka:
1. Globalna ekspozycja kolorów HD zwiększa szybkość kamery cyfrowej o 30%.
2Wysokiej głębokości pola telecentryczna soczewka, która może mierzyć złącza lutowe po stronie wysokich elementów.
3/Wspiera wykrycie SMT z przodu, z tyłu i stacji zanurzenia.
4Wspieranie inspekcji 0201 i 01005 opakowanych komponentów.
5. Import danych CAD, automatyczne łączenie biblioteki komponentów, automatyczne wybieranie kolorów.
6Prawdziwe non-stop programowanie offline i aktualizacja programu.
7. MES danych dokowania do zrealizowania inteligentnej fabryki.
8Wspieranie wielo-liniowego centralnego zarządzania i usługi zdalnej.

H800 Parametry techniczne:

Kategoria Projekt Specyfikacje
System identyfikacji wizualnej
Inspekcja Wykorzystanie wielu algorytmów syntetycznie, takich jak Widm, technologia kontrastu obrazów kolorowych, technologia ekstrakcji kolorów, podobieństwo, technologia przetwarzania dwóch wartości, Ocr/Ocv i tak dalej.
Kamera 5 milionów Kolorowa kamera Ccd: 10um/15um/18um/20um/25um

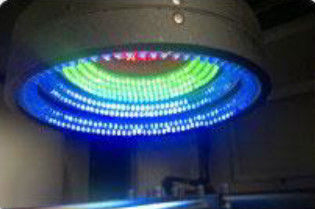

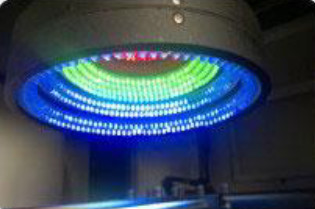

Źródło światła Trójwymiarowe wielokanałowe kolorowe światło o kształcie pierścienia, wybierz RGB/RGBW/RGBR/RWBR w zależności od zastosowania
Prędkość przetwarzania obrazu 0201 składniki < 7,6 ms
Czas na obraz 220-450 ms
Zawartość badań Wady druku pastowego Niewłaściwy układ, przepływ, niewystarczający, przyklejanie otwarte, plamy
Wady komponentów Brakujące, niezgodne, zniekształcone, Tombstone, billboard, odwrócone, odwrócone biegunie, błędne, uszkodzone
Wady lutownictwa Przepływ, niewystarczający, krótki lutownik, plamy
Inspekcja lutowania fal Przepływ, niewystarczający, krótki, Nadmiar lutowania, pustka lutowania
System mechanizmu
Rozmiar PCB 20 mm × 20 mm do 400 mm x 360 mm (może zrobić większy rozmiar według wymagań klientów)

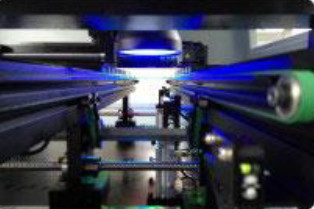

Przenośnik PCB Z lewej do prawej (opcjonalnie, z prawej do lewej),mocowanie PCB: od dołu, automatyczne załadunek i rozładunek PCB, regulowalna odległość, zgodna ze standardem SMEMA.
grubość PCB 00,3 mm ~ 5,0 mm
Tolerancja warp PCB < 5 mm
Wyłączenie składników Górna <35 mm, dolna <35 mm

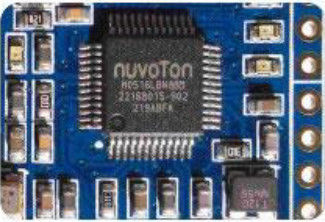

Minimalne części przestrzenne 01005 chip i 0,3 mm pitch

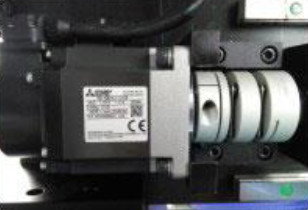

Platformy X,Y Kierowca Serwer AC
Dokładna lokalizacja < 8um
Prędkość ruchu 830 mm/SEC (MAX)
System oprogramowania
System operacyjny Microsoft Windows 7 X64
Kontrolowanie i rozpoznawanie charakterystyki Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error Numerical Value (Zidentyfikowanie danych i błędu)
operacja Programowanie graficzne, weź razem z biblioteką chipów i uzyskaj ramę inspekcyjną zgodnie z kształtem chipa, pozycją Aureate, regulacją mikrona i łatwym programowaniem
Sieć Port łączności SMEMA,
Operacja Programowanie graficzne, chiński, angielski
System sterowania
Komputer hosta CPU:Intel E3, pamięć: 16 GB, dysk twardy: 1 TB
Wyświetlacz 22" wyświetlacz LED
Inne parametry
Wymiar maszyny ((L*W*H) L980 mm × 980 mm × 1600 mm
Waga Około 600 kg
Władza AC220v, 10%, pojedyncza faza 5a 50/60hz, zużycie energii 600w
