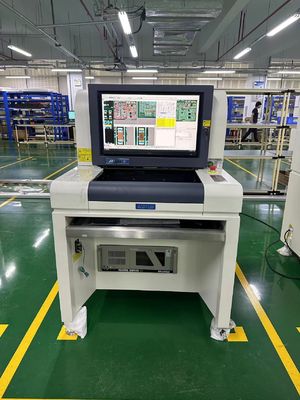

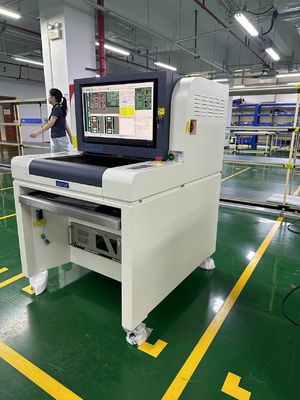

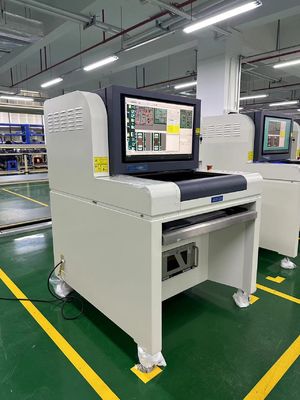

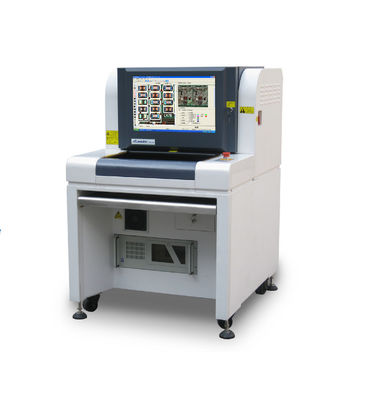

Aleader ALD7120 2D Offline AOI PCB Automated Optical Inspection Machine z zasilaczem 220V/50Hz

Produkty

Maszyna SMT SPI

Skontaktuj się z nami

Rain@szhonreal.com

+8613828867640

Skontaktuj się teraz

Aleader ALD7120 2D Offline AOI PCB Automated Optical Inspection Machine z zasilaczem 220V/50Hz

MOQ:	1SET
Standardowe opakowanie:	Drewniana skrzynka
Okres dostawy:	15 dni roboczych
Metoda płatności:	Akredytywa, T/T, Western Union
Wydajność dostaw:	100 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

Aleader

Orzecznictwo

CE ISO

Numer modelu

ALD7120

Nazwa produktu:

Maszyna do kontroli AOI

Źródło światła:

Struktura pierścieniowa źródła światła LED RGB

Rozmiar PCB:

20 mm × 20 mm do 350 mm x 450 mm

Minimalne części:

Układ 01005

Dokładna lokalizacja:

Wyświetlacz:

22-calowy wyświetlacz LED

Waga:

Około 480 kg

Zasilanie:

220 V/50 Hz

Podkreślić:

Maszyna do kontroli PCB AOI PCB

2D Offline AOI PCB Inspection Machine

Automatyczna maszyna do kontroli optycznej PCB

Opis produktu

Wysokiej precyzji SMT PCB AOI, PCB Automated Optical Inspection Machine

ALeader ALD7120 2D Offline AOI system jest specjalnie zaprojektowany dla małych i średnich sklepów SMT.

Dzięki niewielkiej powierzchni i cichej pracy ALD7120 może być stosowany zarówno w produkcji, jak i w laboratorium.

System wykorzystuje najnowocześniejszą technologię i3D i wyposażony jest w szybką kamerę i wielo-
moduł oświetleniowy.

Standardowa konfiguracja obejmuje oprogramowanie SPC i naprawy zainstalowane w systemie.

ALD7120 może być używany do inspekcji PCB po ponownym przepływie, po fali, komponentów na klejach i innych.

Specyfikacje funkcjonalne

ALD7120

ALD7130

ALD7150

Płyty testowe

Po ponownym przepływie

Metoda badania

Wiele wiodących międzynarodowych algorytmów, takich jak TOC, Histogramy, Match, Short, OTHER,

CREST, algorytmy PIN, automatyczne ustawienie parametrów według różnych punktów testowych.

Kamera

Wysokiej prędkości inteligentna cyfrowa kamera przemysłowa

Rozdzielczość/zakres/szybkość

(Standardowa): (Opcja):

(opcja):

15 μm/Pixel 10 μm/Pixel

8 μm/piksel

Powierzchnia:36.00mmX30.72mm FOV:24.00mmX20.48mm

Powierzchnia:19.20mmX16.38mm

(Prędkość) < 200 ms/FOV(Prędkość) < 200 ms/FOV

(szybkość) < 200 ms/FOV

Światło

Ekstra jasny RRGB koaksjalny światło LED wieży pierścieniowej (kolorowe światło)

Tryb programu

Programowanie ręczne, ramka automatyczna, wejście CAD automatycznie odpowiadają biblioteki komponentów

Zdalne sterowanie

Kontrola zdalna przez TCP/IP. Sprawdź, uruchom lub zatrzymaj maszynę lub w każdej chwili zmodyfikuj procedury.

Pozycja inspekcji

Zły wygląd, np. niewygodne ustawienie, niewystarczające, niskie, brakujące, zniekształcone, billboard, montaż na bok, przewrócenie,

nieprawidłowa część, uszkodzenie, biegunowość, pseudopowianie, brak lutowania, nadmiar kleju, pustka lutowania, szpilka pokrywająca lutowanie

Szczegółowe cechy

Wielu programów uruchamianych jednocześnie (wspierać automatyczne zmiany programu)

Struktura produktu i kontrola programu

Statystyka i analiza wszystkich danych z badań, kontrola produkcji i analiza jakości w dowolnym miejscu, można wyprowadzać plik Excel, Txt

System kodów kreskowych

Kamera może odczytywać i przenosić kod kreskowy automatycznie ((jednorozmiarowy lub dwurozmiarowy),funkcja Multi-Mark (w tym Bad Mark)

Tryb serwera

Dane administracyjne z wielu AOI za pośrednictwem serwera centralnego

System operacyjny

Okna

Wyświetlacz/wyjście

LCD

Specyfikacje systemu

Rozmiar PCB

50×50mm(Min) √430×330mm(Max)

50×50mm(Min) ¢620×460mm(Max)

50×50mm(Min) ¢870×650mm(Max)

grubość PCB

0.3 do 5 mm

Wypróżnienie krawędzi układu zacisku

TOP:3.5 mm. Do dołu:3.5 mm

Masa PCB

3 kg

Tolerancja PCB

< 5 mm lub 2% długości przekątnej PCB

Wysokość PCB

Górna strona: 30 mm Dolna strona: 80 mm

Strona górna: 30 mm Strona dolna: 120 mm

Górna strona: 30 mm

Strona dolna: 120 mm

Przenośnik

Automatyczna zaciska, Kompensacja automatyczna w celu uniknięcia zniekształceń

Wysokość przenośnika

850 do 920 mm

Kierunek przenośnika

Lewa→ prawa lub prawa→lewa

X/Y Kierowca

Skrut i serwo sterownik prądu przemiennego, stały PCB, kamera w XY, zatwierdzony z CTQ

Zasilanie

AC230V 50/60 Hz mniejsze niż 0,5KVA

Powietrze sprężone

Nieużywane sprężone powietrze

Waga

Około 290 kg.

Około 400 kg.

Około 550 kg.

Wymiar

870 × 1070 × 1310 mm (L × W × H)

1090 × 1360 × 1390 mm (L × W × H)

1340 × 1750 × 1615 mm (L × W × H)

wilgotność

10°35°C 35°80% RH (bez rosy)

Certyfikat

Zgodnie z normą CE

Aleader ALD7120 2D Offline AOI PCB Automated Optical Inspection Machine z zasilaczem 220V/50Hz

Informacje o spółce

Shenzhen Honreal Technology Co., Ltd jest krajowym przedsiębiorstwem wysokiej technologii, specjalizującym się w badania i rozwój sprzętu smt, produkcji, sprzedaży..Od momentu założenia firmy, Honreal trwa w rozwoju technologii jako jądra, jakości jako jej przetrwania,niezależne badania i rozwójPo ciągłych wysiłkach posiada szereg patentów na wynalazki o wysokiej technologii.

Aleader ALD7120 2D Offline AOI PCB Automated Optical Inspection Machine z zasilaczem 220V/50Hz

Certyfikacja

Aleader ALD7120 2D Offline AOI PCB Automated Optical Inspection Machine z zasilaczem 220V/50Hz

Częste pytania

P: Jak można zagwarantować jakość sprzedaży?
A: Gwarantujemy, że każdy zestaw maszyn jest poddawany rygorystycznym testom przed ich dostarczeniem, aby zapewnić doskonałą wydajność wszystkich produktów.

P: Jak idzie szkolenie?

A: Po zakupie naszych maszyn, inżynierowie mogą iść do naszej firmy lub jest tak łatwo obsługiwać

maszyna zgodnie z instrukcją szkolenia i instrukcją obsługi, instrukcja obsługi będzie dostarczana razem z maszyną.

P: Chciałbym zapytać, czy możliwe jest umieszczenie mojego logo na produkcie.
Mamy nadzieję, że wiecie, że nasza firma wspiera obsługę logo na zamówienie.

P: Czy używanie tych maszyn jest trudne?

Odpowiedź: Nie, wcale nie. Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.

Skontaktuj się z nami

Firma	Shenzhen Honreal Technology CO., Ltd.
Adres	No15, Shanghai Hongma Road, Shajing Street, Baoan District, Shenzhen, prowincja Guangdong, Chiny
Tel.	+86755 2302 0279
Faks	+86 755 2330 6782
Kod pocztowy	518125
Skype/Whatsapp/Wechat	+8613715227009
E-mail:	Monica@szhonreal.com Judy @Szhonreal.com Deszcz @Szhonreal.com
