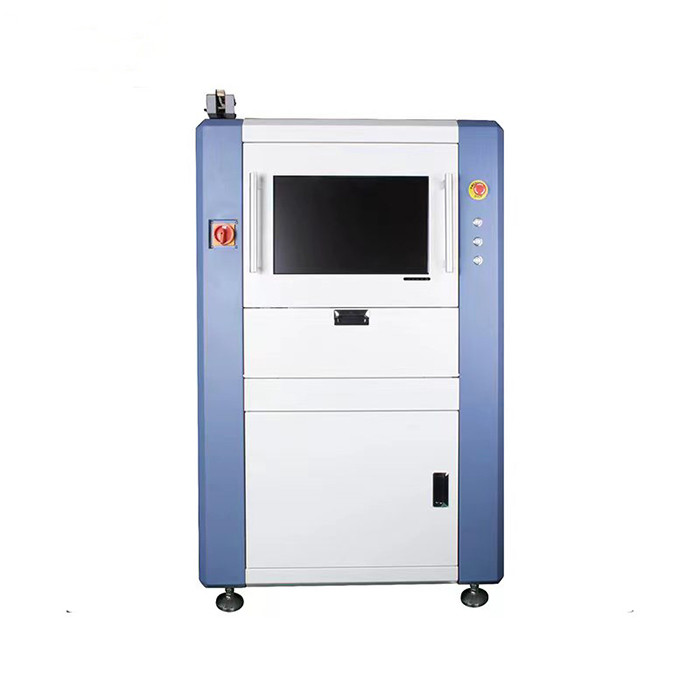

CCD Camera Automatic Optical Inspection System Single Rail AOI SMT Inspection Machine (System automatycznej kontroli optycznej kamerą CCD)

MOQ:	1 set
Cena:	USD 24000-28000 Per Set
Standardowe opakowanie:	Drewniana skrzynka
Okres dostawy:	15 dni roboczych
Metoda płatności:	Akredytywa, T/T, Western Union
Wydajność dostaw:	100 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

HONREAL

Orzecznictwo

CE ISO

Numer modelu

Kamera:

CCD Kolorowa kamera

Dostosowanie szerokości:

Automatycznie

Rozmiar PCB:

20 mm × 20 mm do 500 mm x 400 mm

Minimalne części:

Układ 01005

Dokładna lokalizacja:

< 8 μm

Prędkość ruchu:

830 mm/sek. (MAKS.)

Wyświetlacz:

22-calowy wyświetlacz

Wymiary maszyny:

Dł. 980 mm × 980 mm × 1600 mm

Podkreślić:

System automatycznej kontroli optycznej kamerą CCD

Maszyna do inspekcji SMT pojedynczej szyby

Maszyna do kontroli AOI SMT

Opis produktu

Automatyczny system inspekcji optycznej pojedynczy kolei Aoi Sprzęt Smt Inspekcja maszyny

Advanced Plus Online AOI H900

1.5 milionów pikseli pełnobarwna szybka kamera cyfrowa (12/20 milionów pikseli opcjonalnie), zapewniająca wysoką wydajność, wysoką jakość i wysoką stabilność pozyskiwania obrazu,przywrócenie prawdziwego i naturalnego efektu obrazu.

2System operacyjny Windows 10 x64, wysoka szybkość przetwarzania danych.

3.GPU niezależny od sprzętu do przetwarzania obrazów, podczas gdy procesor przetwarza obliczenia niezwiązane z obrazami, tak aby zrównoważyć wydajność systemu komputerowego.

4Tysiące sprzedaży, zaawansowana i ulepszona konfiguracja i ciągłe innowacje technologiczne oparte na produktach z serii 6 AOI, wysoka stabilność i wydajność.

5Opcjonalna soczewka telecentryczna o wysokiej rozdzielczości, unikalny projekt równoległego światła, składowe PCBA z nachylonymi lub wysokimi elementami mogą być wyraźnie wyświetlane.

6Inteligentne i szybkie programowanie, inteligentny algorytm, bez konieczności ręcznej interwencji, łatwe w nauce, wysoki wskaźnik wykrywania, niski wskaźnik błędów.

7Elastyczna i mobilna stacja konserwacyjna oraz terminal kontroli SPC.

Urządzenia mobilne w sieci bezprzewodowej, stacja robocza mogą być elastycznie ustawione w warsztacie w jednym lub wielu trybach:dane wykrywania wielu maszyn online można sprawdzić za pośrednictwem jednej stacji roboczej obsługi technicznejSystem danych SQL jest dobrze zdefiniowany, raport SPC z rozmową pączkową i histogramem, bardzo wygodny do analizy procesów klienta i poprawy jakości.

8.wygodne i praktyczne oprogramowanie do programowania offline OLP.zapewnienie wysokiej wydajności programowania w warunkach online lub offline.

Specyfikacje: H900

System kontroli	Zastosowanie	Po druku szablonowym, piecu przed/po powrocie, lutowaniu falowym przed/po powrocie, FPC itp.
	Tryb programowania	Programowanie ręczne, programowanie automatyczne, importowanie danych CAD
		Drukowanie szablonami: brak lutowania, niewystarczająca lub nadmierna ilość lutowania, niewłaściwe ustawienie lutowania, pomost, plamy, zadrapania itp.
	Pozycje kontroli	wadę elementu: brakujący lub nadmiar elementu, niewłaściwe ustawienie, nierównomierne, krawędzie, przeciwstawne mocowanie, zły lub uszkodzony element itp.
		Wady lutowania: nadmiar lub brak lutowania, puste lutowanie, mostek, piłka lutowa, IC NG, plamy miedzi itd.
	Metoda obliczania	Uczenie maszynowe, obliczanie kolorów, ekstrakcja kolorów, operacja w skali szarości, kontrast obrazu, OCV/OCR itp.
	Tryb kontroli	PCB całkowicie pokryte, z układem i złą funkcją oznakowania
	Funkcja statystyki SPC	Pełne zapisy danych z badań i przeprowadzenie analiz, z dużą elastycznością w celu sprawdzenia stanu produkcji i jakości
	Kąt składowy	Obrót 0 ~ 359 ° przy minimalnej odległości kątowej 1 °
	Komponent minimalny	01005 chip, 0,3 pitch IC
System optyczny	Kamera	Kamery cyfrowe przemysłowe o dużej prędkości w pełnym kolorze, 5 milionów pikseli / 12 milionów pikseli / 20 milionów pikseli są opcjonalne.
	Rozdzielczość obiektywu	10um/15um/18um/20um/25um, można je dostosować
	źródło oświetlenia	Pierścieniowe światło stereo wielokanałowe w kolorze, RGB/RGBW/RGBR/RWBR na żądanie, opcjonalne światło ośne górne.
System komputerowy	System operacyjny	Windows 10, 64-bitowy
	Monitor	22 cali,16:10
	VGA	Wbudowanie karty graficznej (opcjonalnie dyskretna grafika)
	CPU	Intel E3 lub tego samego poziomu
	Grafika graficzna	Opcjonalnie
	RAM	16 GB
	Dysk twardy	1 TB, (opcjonalnie)
Oprogramowanie	Język	Chiński i angielski
Oprogramowanie	Kontrola praw dostępu	Trójpoziomowe sterowanie uprawnieniami do logowania dla administratora, programisty i operatora
System mechaniczny	Tryb przemieszczania i kontroli	Automatycznie wprowadza i wyprowadza PCB, kierunek opcjonalny L-R / R-L, silnik stopniowy przenosi PCB i dostosowuje szerokość toru, pod torem PCB, a serwomotor XY napędza kamerę do robienia zdjęć.
	Dostosowanie torów	Automatycznie
	Tryb stały PCB	Automatyczny zestaw
	Wymiar PCB	5050mm(Min) ¥500400mm(Max), można dostosować
	grubość PCB	00,3 ‰ 5,0 mm
	Masa PCB	Maksymalnie: 3 kg
	Krawędź PCB	3mm, można je zrobić na zamówienie.
	Zgięcie PCB	< 5 mm lub 3% długości przekątnej PCB
	Wysokość składnika PCB	Górna: 35 mm, dolna: 35 mm, regulowana, może być dostosowana potrzeba
	System napędowy XY	Silnik serwokomórkowy AC, precyzyjna śrubka kulkowa
	XY prędkość ruchu	Maksymalnie: 830 mm/s
	Dokładność pozycjonowania XY	¥8um
Ogólne parametry	Wymiar maszyny	L980 * W980 * H1600 mm
	Władza	AC220V,50/60Hz,1.5 kW
	Wysokość PCB od podłoża	900±20 mm
	Masa maszyny	500 kg
	Komunikacja z urządzeniem linii produkcyjnej	Smema
	Ciśnienie powietrza	0.4 - 0,8 MPa, opcjonalne sterowanie elektryczne na potrzeby ciśnienia powietrza
	Standardy bezpieczeństwa	Norma bezpieczeństwa CE
	Temperatura i wilgotność środowiska	10°C, 35°C, 80% RH (bez kondensacji)
Opcjonalnie	Stacja konserwacyjna, system programowania offline, serwo SPC, system kodów kreskowych, połączenie MES.

Pokaz klientów

Certyfikacja

CCD Camera Automatic Optical Inspection System Single Rail AOI SMT Inspection Machine (System automatycznej kontroli optycznej kamerą CCD)

Kontakt

Firma	Shenzhen Honreal Technology CO., Ltd.
Adres	No15, Shanghai Hongma Road, Shajing Street, Baoan District, Shenzhen, prowincja Guangdong, Chiny
Tel.	+86755 2302 0279
Faks	+86 755 2330 6782
Kod pocztowy	518125
Skype/Whatsapp/Wechat	+8613715227009
E-mail:	Monica@szhonreal.com
