PCB SMT Wizualna maszyna do inspekcji AOI Offline Wysoka precyzja

MOQ:	1 set
Cena:	Negocjowalne
Standardowe opakowanie:	Drewniana skrzynka
Okres dostawy:	15 dni roboczych
Metoda płatności:	Akredytywa, T/T, Western Union
Wydajność dostaw:	100 zestawów/miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia

Chiny

Nazwa handlowa

HONREAL

Orzecznictwo

CE ISO

Numer modelu

Kamera:

Rozdzielczość kolorowej kamery CCD: 10 mikro/punkt

Źródło światła:

Struktura pierścieniowa źródła światła LED RGB

Rozmiar PCB:

20 mm × 20 mm do 350 mm x 450 mm

Minimalne części:

Układ 01005

Prędkość ruchu:

830 mm/SEC (MAX)

Waga:

Około 480 kg

Podkreślić:

Maszyna do kontroli SMT AOI

Maszyna do kontroli AOI w trybie offline

Precyzyjna maszyna smt aoi

Opis produktu

Wysokiej precyzji smt aoi offline maszyny pcba offline aoi 2 przenośnik AOI

AOI może być stosowany w następujących miejscach w liniach SMT: obszary po wklejeniu, przedpowtarzaniu, powtarzaniu lub fale.

Zalety funkcjonalne:

1Nowa struktura, bezpieczeństwo wystarczy.

2Szybkie programowanie i integracja debugowania, operacja wygodniejsza i szybsza

3,PCB płyta twarzy do automatycznego rozpoznawania i płyta twarzy 180 stopni odwrotny automatyczny system identyfikacji

4Inteligentny system identyfikacji kodów kreskowych kamer (może identyfikować kod d i kod kreskowy planarny)

5Profesjonalny system analizy SPC, monitorowanie czasu i analiza stanu jakości produktu

6Wiele linii nie monitoruje systemu, wszystkie warunki produkcji linii produkcyjnej są jasne na pierwszy rzut oka.

7Funkcja zdalnego programowania i debugowania i sterowania oprogramowaniem jest silniejsza.

8"Przez filmowanie obrazu, ekstrakcję koloru, zgodnie ze standardowym zestawem próbek, powierzchnię współczynnika mikrowagi koloru, analizę obrazów i przetwarzanie,Aby wykryć cel

9,Wyniki badań sprawozdanie kompleksowe SPC, że jest częścią testu zgodnie z rzeczywistą sytuacją pokazuje, że złe stosunek i dystrybucji, a w czasie rzeczywistym odświeżyć ilość testowanego produktu, wskaźnik wadliwych,Informacje dotyczące obsługi linii produkcyjnej i produktów
10, profesjonalnego raportu analizy SPC, całego procesu produkcyjnego w zakresie regulacji makroekonomicznych, w celu promowania poprawy linii produkcyjnej, zmniejszenia częstości występowania złych,poprawa efektywności produkcji

Konfiguracja parametrów:

Kategoria

Projekt

Specyfikacje

System identyfikacji wizualnej

Inspekcja	Wykorzystanie wielu algorytmów syntetycznie, takich jak Widm, technologia kontrastu obrazów kolorowych, technologia ekstrakcji kolorów, podobieństwo, technologia przetwarzania dwóch wartości, Ocr/Ocv i tak dalej.
Kamera	5 milionów Kolorowa kamera Ccd: 10um/15um/18um/20um/25um

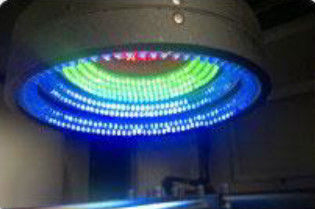

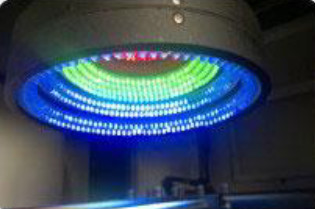

Źródło światła	Trójwymiarowe wielokanałowe kolorowe światło o kształcie pierścienia, wybierz RGB/RGBW/RGBR/RWBR w zależności od zastosowania
Prędkość przetwarzania obrazu	0201 składniki	< 10 ms
	Czas na obraz	< 170 ms
Zawartość badań	Wady Paste Printig	Niewłaściwy układ, przepływ, niewystarczający, przyklejanie otwarte, plamy
	Wady komponentów	Brakujące, niewłaściwie ustawione, zniekształcone, nagrobki, billboardy, przebudzone, odwrócona biegunowość, błędne, uszkodzone
	Wady lutownictwa	Przepływ, niewystarczający, krótki lutownik, plamy
Środki antystatyczne	Przeciwstatyczny gniazdek elektryczny

System mechanizmu

Rozmiar PCB	20 mm × 20 mm do 450 mm x 350 mm (może zrobić większy rozmiar według wymagań klientów)
grubość PCB	00,3 mm ~ 5,0 mm
Tolerancja warp PCB	< 5 mm
Wyłączenie składników	Górna <35 mm, dolna <75 mm
Minimalne części przestrzenne	01005 chip i 0,3 mm pitch
Platformy X,Y	Kierowca	Serwer ACv
	Dokładna lokalizacja	< 8um
	Prędkość ruchu	830 mm/SEC (MAX)

System oprogramowania

System operacyjny	64-bitowy system Windows
Kontrolowanie i rozpoznawanie	charakterystyki	Widm, Study Ok Template, Automatically Set Template Imaging, Identify Data And Error Numerical Value (Zidentyfikowanie danych i błędu)
Kontrolowanie i rozpoznawanie	operacja	Programowanie graficzne, weź razem z biblioteką chipów i uzyskaj ramę inspekcyjną zgodnie z kształtem chipa, pozycją Aureate, regulacją mikrona i łatwym programowaniem
Mark, proszę.	Wskaźniki liczbowe	Można wybrać 0 2 znaki
Mark, proszę.	Rozpoznawanie prędkości	0.5s/Pc

System sterowania

Komputer hosta	CPU:Intel E3, pamięć: 16 GB, dysk twardy: 1 TB
Wyświetlacz	22" wyświetlacz LED

Inne parametry

Wymiar maszyny ((LWH)	L1120 mm × 900 mm × 1400 mm
Waga	Około 480 kg
Władza	AC220v, 10%, pojedyncza faza 5a 50/60hz, zużycie energii 600w

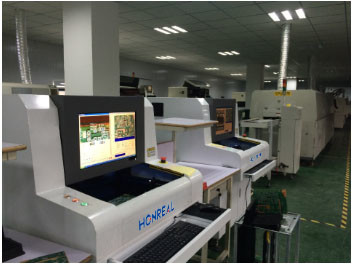

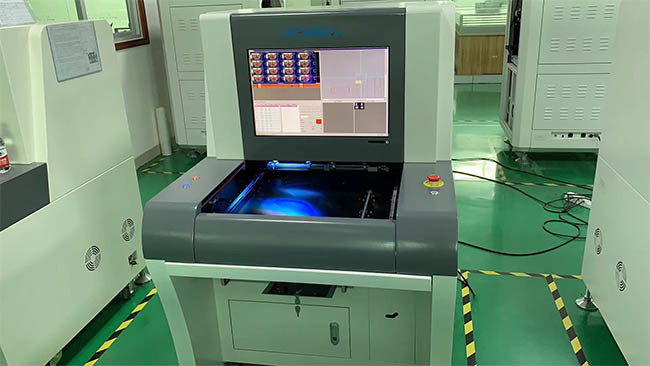

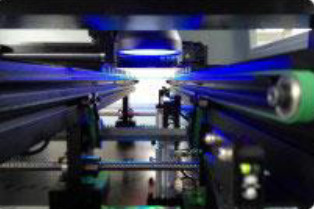

Pokaz zdjęć
