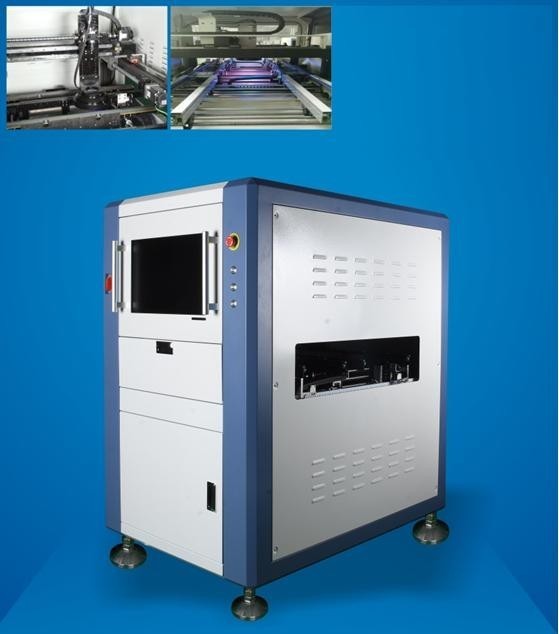

Automatyczny optyczny system inspekcji podwójnych szybów w trybie online
Dwóch ścieżek AOI INLINE H820
1Jedna kamera porusza się w kierunku XY, a przednie i tylne dwa zestawy torów przekazują odpowiednio PCB.
2Pierwsza pręta jest ustawiona, a druga, trzecia i czwarta pręta mogą być regulowane.
3.Linii produkcyjne z dwoma torami dla różnych SMT ((1 stawka stacjonarna / 1, 3 stawki stacjonarne / 1, 4 stawki stacjonarne).
4.W pełni kompatybilne z funkcjami serii AOI 8 z pojedynczym torem online.
Specyfikacje: H820Automatyczna maszyna do kontroli AOI z dwoma pasami
|
System kontroli |
Zastosowanie | Po druku szablonowym, piecu przed/po odlewie, lutowaniu falowym przed/po lutowaniu, FPC itp. | |
|
Tryb programowania |
Programowanie ręczne, programowanie automatyczne, importowanie danych CAD, programowanie niezależne z dwoma ścieżkami. | ||
| Drukowanie szablonami: brak lutowania, niewystarczająca lub nadmierna ilość lutowania, niewłaściwe ustawienie lutowania, pomost, plamy, zadrapania itp. | |||
|
Pozycje kontroli |
Wady części: brakujące lub nadmierne części, niewłaściwe ustawienie, nierówność, krawędzie, przeciwległe montaż, nieprawidłowy lub uszkodzony komponent itp. |
||
|
Wady lutowania: nadmiar lutowania lub brak lutowania, puste lutowanie, mosty, kulka lutowania, IC NG,miedź plamy itp. |
|||
|
Metoda obliczania |
Uczenie maszynowe, obliczanie kolorów, ekstrakcja kolorów, operacja w skali szarości, kontrast obrazu, OCV/OCR itp. | ||
|
Tryb kontroli |
Całkowicie pokryte płytki PCB, z funkcją maszynową i złą funkcją oznakowania, jeden zestaw mechanizmów ruchu i obrazowania, podwójna ścieżka czasowa niezależna kontrola, może działać w trybie jednej ścieżki. | ||
|
Funkcja statystyki SPC |
Pełne zapisy danych z badań i przeprowadzenie analiz, z dużą elastycznością w celu sprawdzenia stanu produkcji i jakości | ||
| Kąt składowy | Obrót 0 ~ 359 ° przy minimalnej odległości kątowej 1 ° | ||
| Komponent minimalny | 01005 chip, 0,3 pitch IC | ||
|
System optyczny |
Kamera |
Pełnokolorowy szybki przemysłowy aparat cyfrowy, 5 milionów pik / 12 milionów pik / 20 milionów pik Wybór. |
|
| Rozdzielczość obiektywu | 10um/15um/18um/20um/25um, można je dostosować | ||
|
źródło oświetlenia |
Pierścieniowe światło stereo wielokanałowe w kolorze, RGB/RGBW/RGBR/RWBR na żądanie, opcjonalne światło górne osiowe. | ||
|
System komputerowy |
System operacyjny | Windows7, 64bit | |
| Monitor | 22 cali,16:10 | ||
| VGA | Wbudowanie karty graficznej (opcjonalnie dyskretna grafika) | ||
| Procesor | Intel E3 lub tego samego poziomu | ||
| Grafika graficzna | Opcjonalnie | ||
| RAM | 16 GB | ||
| Dysk twardy | 1 TB, (opcjonalnie) | ||
|
Oprogramowanie |
Język | Chiński i angielski | |
| Kontrola praw dostępu | Trójpoziomowe sterowanie uprawnieniami do logowania dla administratora, programisty i operatora | ||
|
System mechaniczny |
Tryb przemieszczania i kontroli |
Przednie i tylne tory są regulowane niezależnie, wchodzą i wychodzą z deski niezależnie i automatycznie, z opcjonalnym kierunkiem L-R / R-L.silnik stopniowy przenosi PCB i dostosowuje szerokość toru, a serwo silnik XY napędza kamerę do robienia zdjęć. | |
|
Dostosowanie torów |
Przednie i tylne szyny kierownicze są niezależnie i automatycznie regulowane w celu obsługi różnych szerokości szyny | ||
| Tryb stały PCB | Automatyczny zestaw | ||
|
Wymiar PCB |
50*50mm(Min) ¥460*360mm(Max) gdy podwójne szyny, 50*50mm(Min) ¥460*650mm(Max) gdy pojedyncza szyna, można dostosować | ||
| grubość PCB | 00,3 ‰ 5,0 mm | ||
| Masa PCB | Maksymalnie: 3 kg | ||
| Krawędź PCB | 3mm, można je zrobić na zamówienie. | ||
| Zgięcie PCB | < 5 mm lub 3% długości przekątnej PCB | ||
| Wysokość składnika PCB | Górna: 35 mm, dolna: 30 mm, regulowana, może być dostosowana do potrzeb | ||
| System napędowy XY | Silnik serwokomórkowy AC, precyzyjna śrubka kulkowa | ||
| XY prędkość ruchu | Maksymalnie: 830 mm/s | ||
| Dokładność pozycjonowania XY | ¥8um | ||
|
Ogólne parametry |
Wymiar maszyny | L1440 * W1000 * H1620 mm | |
| Władza | AC220V,50/60Hz,1.5 kW | ||
| Wysokość PCB od podłoża | 900±20 mm | ||
| Masa maszyny | 700 kg | ||
| Komunikacja z urządzeniem linii produkcyjnej |
Smema |
||
| Ciśnienie powietrza | 0.4 - 0,8 MPa, opcjonalne sterowanie elektryczne do wymogów ciśnienia powietrza | ||
| Standardy bezpieczeństwa | Norma bezpieczeństwa CE | ||
| Temperatura i wilgotność środowiska | 10°C, 35°C, 80% RH (bez kondensacji) | ||
| Opcjonalnie | Stacja konserwacyjna, system programowania offline, serwo SPC, system kodów kreskowych, połączenie MES. | ||
